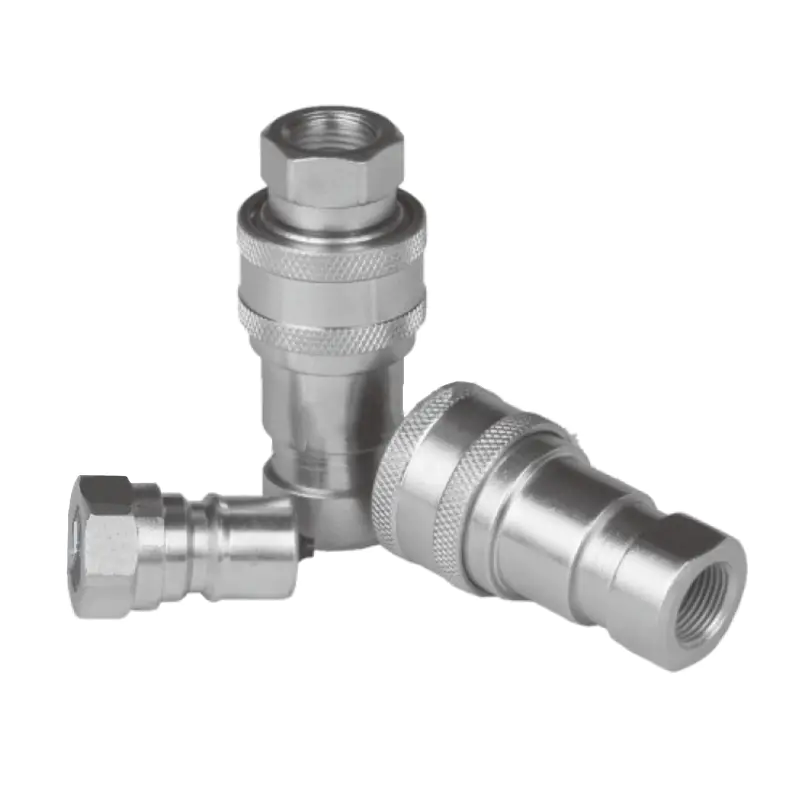

B1 开闭式液压快速接头
Hydraulic Quick Coupling
●接头断开时，阀芯自动闭合，防止泄漏
●接头连接后，阀自动开启，在额定工作范围内，始终保持流体的畅通
●母插座和公插头采用实心的棒料精密制造，关键部件经过感应淬火，耐用性好
●可靠的球锁机构将相匹配的两半部分结合在一-起
●本接头符合ISO7241-1B标准
●与下列产品互换:美国派克(PARKER) 60系列、意大利快事达(FASTER ) HNV系列、美国爱力克( AEROQUIP )FD45系列、美国汉森( HANSEN ) HA系列
●适用于建筑设备、森林设备、液压机具、石油设备、钢铁设备及其他所需的液压应用，这类双截止接头能适用以下情况：流体输送管路因设备操作或维护而需要连接及断开，而且希望不出现流体损耗
| PART No. | ISO | L | L1 | L2 | L3 | D1 | D2 | CH1 | CH2 | T | ||
| B1 -01T-SP B1 -02T-SP B1 -03T-SP B1 -04T-SP B1 -06T-SP B1 -08T-SP |
DN5 DN6.3 DN10 DN12.5 DN20 DN25 |
59 72 80 93 11 3 12 7 |
48 58 65 74 92 103 |
29 36 40 46.5 56 63 |
19 22.8 25 28 36 45 |
24 28.5 35 44.5 54 63.5 |
10.9 14.2 19.1 23.6 31.5 37.8 |
17 19 24 28.5 36 41 |
14 19 24 28.5 36 41 |
ZG1/8 ZG1/4 ZG3/8 ZG1/2 ZG3/4 ZG1 |
G1/8 G1/4 G3/8 G1/2 G3/4 G1 |
NPT1/8 NPT1/4 NPT3/8 NPT1/2 NPT3/4 NPT1 |
